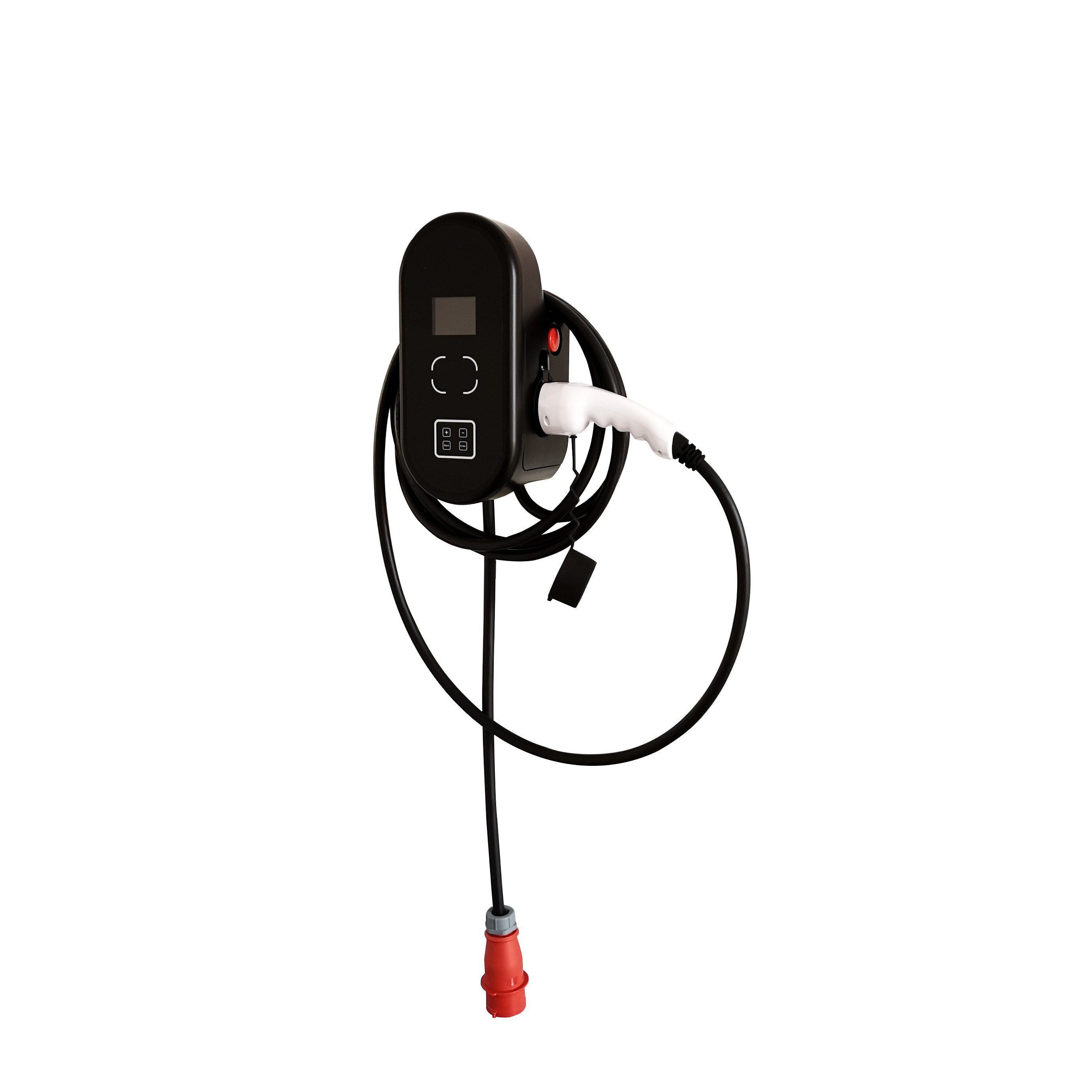

Casa de carregamento elétrica 15M Cable do ponto do carregador da caixa EV da parede do IEC 62196 do SAE J1772

Marca:	LINKIN

Informação detalhada
Tipo:	carregador do wallbox da C.A. de 7,2 quilowatts	Combinação:	Botão de parada de LED/LCD/RFID/Emergency, estação de carregamento da C.A.
Corrente avaliado:	32A	Comprimento do cabo:	5M/10M/15M
Tipo do conector:	IEC 62196/SAE J1772	Método do começo:	“Plug and play” ou cartão do RFID
A instalação:	Fixado na parede	Poder de carregamento:	3.5KW/7kw/11kw/22kw
Realçar:	Carregador da caixa EV da parede do SAE J1772 , Carregador da caixa EV da parede do IEC 62196 , casa de carregamento elétrica 15M Cable do ponto

Descrição de produto

Estação de carregamento fixada na parede da casa da caixa da parede do carro EV para o carro do veículo elétrico

Especificação

Todos os produtos devem passar a seguinte inspeção antes de sair da fábrica:

1. Teste de função:
Teste de controle de carregamento da função do A.,
Teste de função de uma comunicação do B.,
Teste de função da detecção da isolação do C.,
Teste de função do travamento da tomada do veículo do D.,
Teste de função de pré-carregamento do E.

2. Teste de saída de carregamento:
Teste de saídas de potência constante do ui do A. quatro grande,
Teste de controle do poder do B.,
Teste de baixa voltagem do poder auxiliar do C.,
Teste do tempo de resposta da corrente de saída do D.,
Do E. da transmissão teste de parada atual da taxa para fora,
Teste de eficiência do F.,
Teste do fator de poder do G.

Especificação fixada na parede do poder do carregador de EV
	Padrão da UE
Tipo de carregamento do conector	IEC 62196-2 (tipo - 2)
Avaliação entrada alimentação CA	1 fase	Fase 3
Avaliação entrada alimentação CA	230V±15%	380V±15%
Avaliação da saída da alimentação CA	3.5kw/16A	11kw/16A
	7kw/32A	22kw/32A
		43kw/63A
Avaliação da frequência	50/60 de hertz
Interface de usuário & controle
Botão de parada da emergência	Sim	Tomada-e-carregamento	Sim
Carregamento de cartão do RFID	Sim	Carregamento do App	Sim
Relação dos ethernet	Sim	Função de Wifi	Sim
Protocolo de OCPP	OCPP 1,6	painel LCD 4.3-inch	Opcional
Proteção
Sobre a proteção da tensão	Sim	Sob a proteção da tensão	Sim
Sobre a proteção da carga	Sim	Procurar um caminho mais curto a proteção	Sim
Proteção do escapamento da terra	Sim	Proteção à terra	Sim
proteção do Sobre-temp	Sim	Proteção do impulso	Sim
RCD	Tipo B
Ambiental
Temperatura de armazenamento	-40 ~ 75℃	Temperatura de funcionamento	-30 ~ 55℃
Umidade de funcionamento	Acima de tp 95%, não-condensando-se	Altura	≤2000m
Método refrigerando	Refrigerar natural
M3P Wallbox mecânico
Código do IP	IP54	Dimensão (H×W×D, milímetros)	410×260×164
Peso	12kg	Comprimento do cabo de carregamento	5m ou para personalizar
Material do cerco	Painel frontal: Vidro moderado, Para trás-tampa: Metal da placa
M3T que montam Polo (opcional)
Dimensão (H×W×D, milímetros)	1400×200×100	Peso	<8kg
Material do cerco	Metal

3. teste do guia do controle:
Teste de carregamento do estado de controle do A.,
Teste de carregamento do sincronismo do controle da conexão do B.,
Teste de limite da tensão do guia do controle do C.,
Teste da interrupção de uma comunicação do D.,
Proteção do E. que aterra o teste da perda da continuidade,
Teste da desconexão do sinal da detecção da conexão do F.,
A tensão da bateria do G. e a mensagem de uma comunicação não combinam o teste,
A tensão da bateria do H. excede o teste da escala do carregador,
Teste total permissível alto da má combinação da tensão do zu do veículo da função da proteção da bateria dois da tração do I.,
A procura de carregamento do J. é maior do que os parâmetros da bateria testam.
